【ネットワークカメラの具体的な接続例】

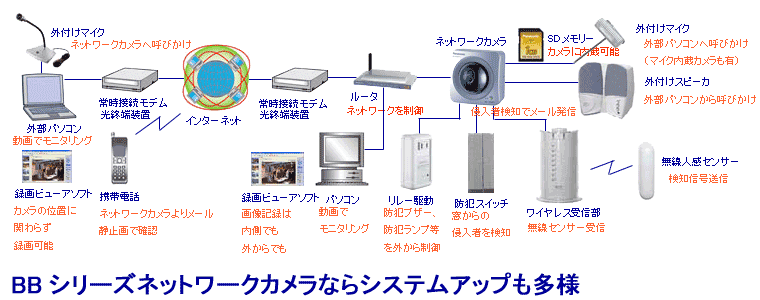

外部から遠隔モニタリングする場合の基本的な接続は、

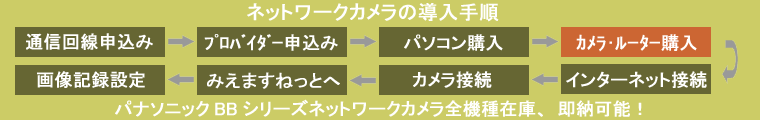

１．ＡＤＳＬ、光、ＣＡＴＶ、ヤフー等のネットワーク常時接続＆プロバイダー接続を申し込む。
２．カメラコントロールユニットにネットワークモデム、パソコンを接続し、インターネットを設定する。
３．カメラコントロールユニットにネットワークカメラを接続する。
と、簡単です。

外部からのモニタリングだけなら、ネットワークカメラをインターネットに接続すれば十分です。
パソコンは、ネットワークカメラ接続設定後は取り外しても大丈夫です。
ネットワークカメラ自体に動体検知機能があり、これを使って検知画像メールを送ることもできます。
機種によっては音声のやり取りやセンサー等の外部機器との接続が可能です。

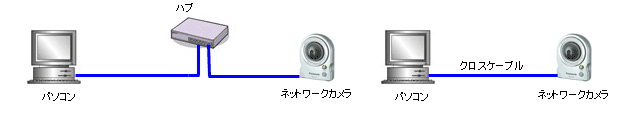

<パソコンへの直接接続>

ネットワークカメラの画像を見る最も簡単な接続。ネットワークカメラのローカル
IPアドレスを個別に設定したい時にも有効となります。

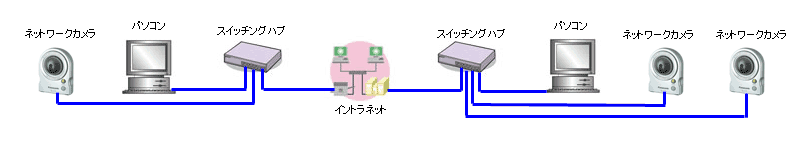

<イントラネットへの接続>

社内LAN活用の場合は、ネットワークカメラのIPアドレスを個別に設定するか
社内LANの自動アドレス設定機能によりイントラネットへ接続します。

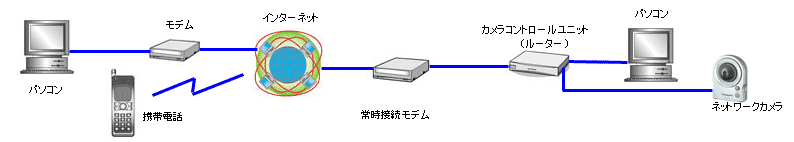

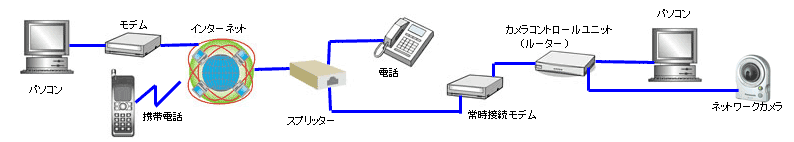

<ＡＤＳＬによるインターネット接続>

ADSLによるインターネット接続の場合は、モデムのあとにルータを介して
パソコンやネットワークカメラを接続します。
ルータはUPnP対応の機種を使用いただければ接続は容易です。

<光回線によるインターネット接続>

Bフレッツ等の光回線の場合も、ADSLによるインターネット接続の場合と同様に、
モデム（光終端装置）のあとにルータを介してパソコンやネットワークカメラを接続します。
ADSLに比べて回線の帯域は太く、安定した画像送信が確保されます。カメラを
複数台設置する場合や同時アクセスが多い場合は光回線の利用をお勧めします。

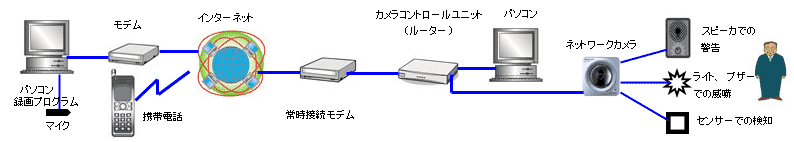

<店舗・事務所向けセキュリティシステム>

システム用ネットワークカメラは音声や信号の双方向通信機能があり、センサー等
を組み合わせて本格的なセキュリティシステムが実現できます。
センサー端子は二つあり、人感センサー、ドアセンサー等を接続します。
異常を検知すれば、指定した携帯電話に検知画像を送信することにより、遠隔地か
ら不審者の侵入を把握することが可能となります。
不審者検知後は、パソコンからの操作によりネットワークカメラに信号を送り
リモコンリレーを介してライトやブザーで侵入者を威嚇することが出来ます。

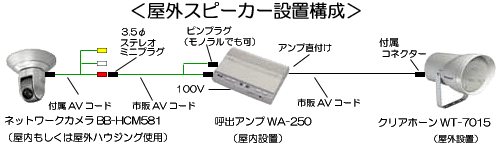

また、パソコンの外部マイクにより、ネットワークカメラの外部スピーカを通じ不
審者に対し肉声での警告が可能となります。

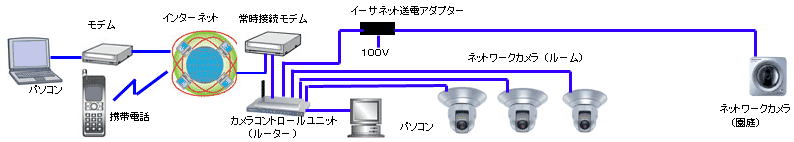

<保育園・幼稚園向け保護者見守りシステム>

システム用ネットワークカメラを利用して保育園・幼稚園向けに最適の保護者見守
りシステムを実現することが出来ます。
保護者はいつでも我が子の姿を見ることが出来、設置した保育園・幼稚園との絆が深くなります。
ID・パスワードを個別に登録することにより、保護者のみのアクセスが可能となります。

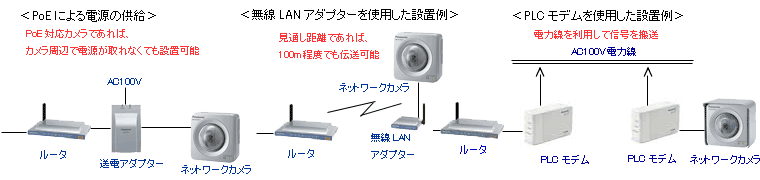

園庭にＡＣコンセントがない場合は、イーサネット給電アダプターを用いて、最大
100ｍまでＬＡＮケーブルで稼動することが可能となります。
ネットワークカメラ利用により当然のことながら幼稚園・保育園内のセキュリティは強化されます。

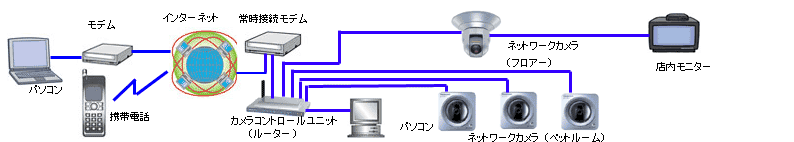

<ペットホテル・ペットショップ向け顧客サービスシステム>

ペットホテル・ペットショップ向けの顧客サービスシステムはネットワークカメラの典型的な活用例です。
お客様のペットを預かるルーム毎にネットワークカメラを設置し、
都度、お客様自身が常時パソコンや携帯電話によりペットの姿にアクセスすることが出来ます。

【ネットワークカメラの画像記録方法】

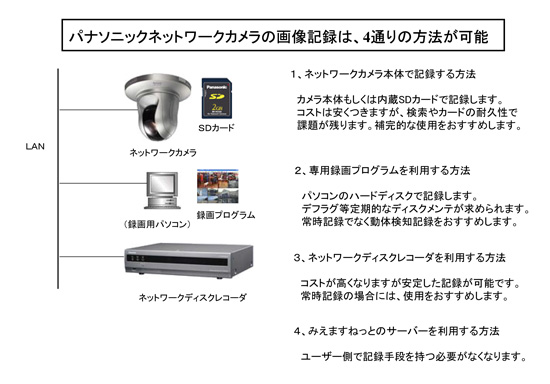

パナソニックネットワークカメラの画像記録は、4通りの方法があります。

1、カメラ本体で記録する方法
2、専用録画ビューアソフトを利用する方法
3、ネットワークディスクレコーダを利用する方法
4、みえますねっとのサーバーを利用する方法

この4通りの記録方法を並行して設定する事が可能であり、
重要な防犯システムでは複数の方法で記録管理が出来る事が
パナソニックネットワークカメラの大きな特徴と言えます。

記録に要する画像一枚あたりのファイルサイズは、
下記のように解像度、画質によって異なります。

　■データサイズ（単位：KB、JPEG）

画質	0：最高	1	2	3	4	5：標準	6	7	8	9：低
1280×960	288	256	224	192	160	128	96	80	64	48
640×480	128	96	80	64	56	48	40	32	28	24
320×240	44	40	36	32	28	24	20	16	14	8

※上記のサイズは参考値です。画像によってデータサイズは異なります。

1、カメラ本体で記録する方法

8GB/2GBのSDカードを使用した場合の記録枚数は次のようになります。

但し、ネットワークカメラでSDメモリーカードを使用する場合、
画像の書換頻度が多く、汎用品では耐久性が問題となります。
BBシリーズネットワークカメラには、高信頼性の専用SDメモリーカードをご使用ください。

　■SDメモリーカード録画枚数：JPEG保存時

	解像度/画質
	1280×960			640×480			320×240
	0：最高	5：標準	9：低	0：最高	5：標準	9：低	0：最高	5：標準	9：低
8GB	16000	40000	80000	40000	88000	128000	96000	128000	168000
2GB	4000	10000	20000	10000	22000	32000	24000	32000	42000

※常時記録ではなく、動体検知記録に設定するとより補完的な効果が期待されます。　

2、専用録画ビューアソフトを利用する方法(BB-HNP17)

専用録画ビューアソフトはパソコンにインストールし、
パソコンのハードディスクに記録します。
インターネットを介して、遠隔での画像記録も可能となります。

専用録画ビューアソフトBB-HNP17を使用した場合、
カメラの同時時記録台数は、パソコンの性能に依存し、
記録枚数、記録時間は、パソコンのハードディスクに依存します。

カメラ１台あたり4GBの記録容量をあてはめるとして
　　　320×240の標準画像を1秒1枚記録の場合
　　　⇒約64時間記録　⇒約2.6日記録
　※常時記録ではなくパソコンに負担の少ない動体検知記録での使用をお勧めします。　

音声付画像の場合は、1秒当たり4KBの加算が必要で、
さらにフレーム枚数も増やす必要があります。
320×240の標準画像をフレームレート１秒１2枚で音声付の連続画像記録の場合、
1秒間に必要な記録容量は、16KB×12+4KB＝196KB
したがって4GBのハードディスクでは、　⇒5.6時間記録
丸一日連続画像を記録するために必要な記録容量は、
4×24÷5.6＝17GB　となり、カメラ4台同時記録の場合、68GBとなります。

3、ネットワークディスクレコーダを利用する方法

専用のネットワークディスクレコーダを使用すると、さらに安定した録画が可能となります。
動体検知録画の場合は録画ビューアソフトの使用を、
常時録画の場合はネットワークディスクレコーダの使用をおすすめします。

4、みえますねっとのサーバーを利用する方法

最近ではみえますねっとのクラウドサーバーによる画像記録も、
新たな有料サービスとして登場しています。
ユーザ側で記録手段を持つ必要がなくメンテナンスも不用となります。
